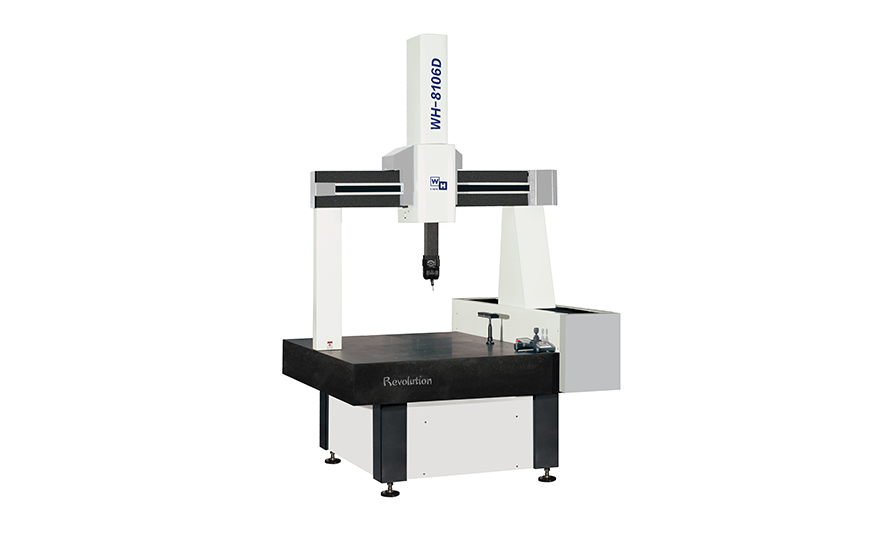

自动三坐标测量仪WH-8106D-CNC-东莞市维鸿精密仪器有限公司

一、自动三次元坐标测量仪用途：

三次元坐标测量仪可精确测量各种工作尺寸、角度、形状和位置，以及螺纹制件的各种参数，适用于机器制造业，精密工、模具制造业、仪器仪表制造业、电子行业、塑料与橡胶行业的计量室、对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检测和比对。

二、自动三次元坐标测量仪特点：

全机台精密花岗石平台及导轨，温度变异性低，大幅提升精度。

空气轴承采用预压及环状配置，行程稳定无磨损，重复精度极佳。

采用英国Renishaw光学尺及测头，确保精度及操控的稳定性。

CAD模块导入量测，快速精准，实时比对，提升工作效率。

可加装影像测量系统或多重探头模块，一机多用。

三、自动三次元坐标测量仪规格参数：

自动三次元坐标测量仪 Automatic 3D Coordinate measuring Machine
機台型號 SPECIFICATION	WH-8106D-CNC
量測行程(X,Y,Z) mm MEASURING TRAVEL	8001000600
工件限重 kgs DEMO-PARTS WEIGHT	1500kgs
機台結構 STRUCTURE	BRIDGE TYPE 架橋式
操作方式 OPERATION	CNC PROGRAMMABLE CNC 程式控制
基座材質 BASE MATERIAL	PRECISION GRANITE 精密花崗石
機構材質 BODY MATERIAL	X、Y、Z AXIS PRECISION GRANITE X、Y、Z軸精密花崗石
傳動方式 KIND OF DRIVE	SERVO MOTORS + JOYSTICK 伺服馬達+搖杆控制
線性精度 LINEAR ACCURACY	2.0+3L/1000 μm
重複精度 REPEAT ACCURACY	3μm
光學尺 LINEAR SCALES	EUROPE IMPORTED LINEAR SCALES 歐美進口光學尺1μm (選配:0.5μm、0.1μm)
接觸式測頭 TRIGGER PROBE	RENISHAW MH20i、RENISHAW PH20MT、RENISHAW PH20 OR RENISHAW PH10T
控制系統 CONTROL SYSTEM	RENISHAW UCC 英國RENISHAW UCC控制系統
外觀尺寸(WDH) APPEARANCE	150018002700
機器重量(kgs) MACHINE WEIGHT	2100
電源 POWER	AC110V ~ AC220V 單相 50/60Hz
選購配備 OPTION	IMAGING SYSTEM 影像系統
