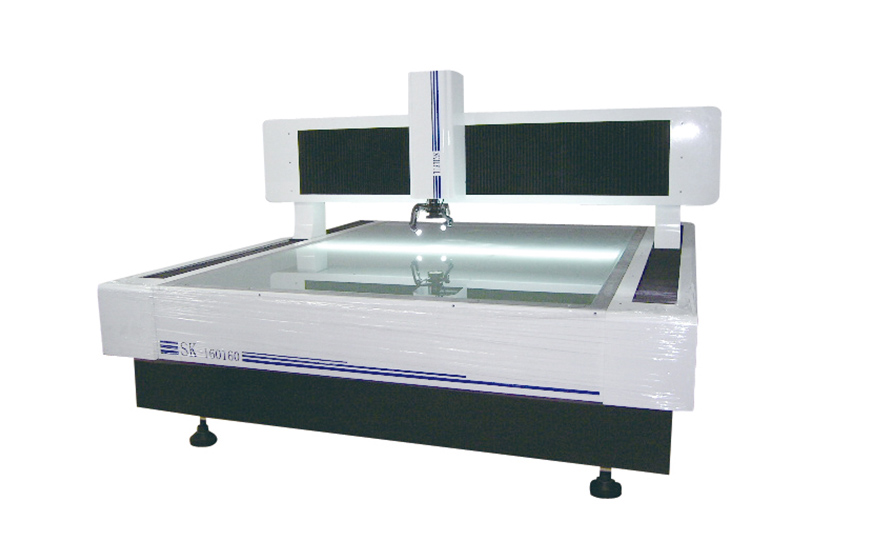

一、龙门全自动二次元影像测量仪用途：
自动二次元影像测量仪是集光、机、电、计算器图像技术于一体的新型高精度、高科技精密测量仪器。主要适用于电子、模具、线切割、塑料射出、PCB板、导电橡胶、挠性板、导线架、电子零件组、冲压、弹簧、螺丝、刀具、塑料、橡胶、阀类、照相机、脚踏车零件、汽机车零件等精密加工业。
二、龙门全自动二次元影像测量仪特点：
1. 高精度花岗石结构
2. 三轴摇杆控制,工件编程后可自动执行测量
3. 可将工件CAD生成DXF文档转换为CNC编程程序,执行自动测量
4. 镜头可依CNC编程自动变换倍率及自动对焦
5. LED灯光可依CNC编程自动变换亮度,避免因光线变化而造成测量误差
6. 测量结果可设上下限管制,OK或NG会以绿 色或红色显示
7. 光学尺精度0.001mm
8. Zoom Lens (倍率):10X~100X or 30X~180X
9. 操作方式: 程序制制CNC
10. 自带SPC,可提供CPK值供参考
11. 影像自动寻边,避免视觉误差,透过探针可测 量工件高度
12. 自动生成WORD/EXCEL报表并可自定报 表格式,自动将测量结果导入
13.提供各类精密零件之几何尺寸量测、公差 计算、图形显示,量测之数据可存盘并随时 呼出计算
14. 中文、英文操作环境
15. 客户化订制机型(Any Type / Any Function)
三、龙门全自动二次元影像测量仪规格参数：
龙门式全自动)影像测量仪
Longmen Large travel series (fully automatic) image measuring Machine |
机台型号
SPECIFICATION | WHV-2018-CNC |
量测行程(X,Y,Z)
MEASURING TRAVEL | 2000*1800*200 |
工件限重
DEMO-PARTS WEIGHT | 30kgs |
Z轴行程
Z AXIS STROKE | BRIDGE TYPE 200mm 架桥式200 mm |
操作方式
OPERATION | PROGRAM CONTRIOL 程控CNC |
基座材质
BASE MATERIAL | PRECISION GRANITE 精密花岗石 |
机构材质
BODY MATERIAL | X、Y AXIS PRECISION GRANITE X、Y轴精密花岗石 |
传动方式
KIND OF DRIVE | BALL SCREW &linear rail 滚珠螺杆&线性滑轨 |
线性精度
LINEAR ACCURACY | 5+L/200 μm |
重复精度
REPEAT ACCURACY | 5μm |
光学尺
LINEAR SCALES | EUROPE IMPORTED LINEAR SCALES 欧美进口光学尺1μm (选配:0.5μm、0.1μm) |
影像系统
IMAGING SYSTEM | EUROPE HIGH RESOLUTION COLOR SYSTEM 欧美日制超高解析彩色系统 |
光源
LIGHT SOURCE | 256 HIGH BRIGHTNESS 256级高亮度LED |
光源系统
LIGHT SOURCE SYSTEM | AUTOMATIC CONTROL 自动控制 (8区表光/轮廓光/同轴光) |
光学镜头
OPTICAL LENS | AUTOMATIC CHANGE LENS 自动变倍镜头 |
光学倍率
OPTICAL POWER | 30X ~ 180X |
量测软件
SOFTWARE | AVM2.5D MEASURING SOFTWARE AVM 2.5D影像测量软体 |
计算机硬件
HARDWARE | PC + 22"LCD Color Monitor |
外观尺寸(W*D*H)
APPEARANCE | 1800*2950*1800 |
机器重量(kgs)
MACHINE WEIGHT | 6500 |
电源
POWER | AC110V ~ AC220V 单相 50/60Hz |
选购配备/软件
OPTION/SOFTWARE | 0.5X~10X WORK OBJECTIVE 0.5X~10X 工作物镜 |
| COAXIAL OPTICAL COMPONENTS 同轴光组件 |
| PROBE、LASER FUNCTION 探针、激光激光功能 |
| COAXIAL OPTICAL COMPONENTS 同轴光组件 |
