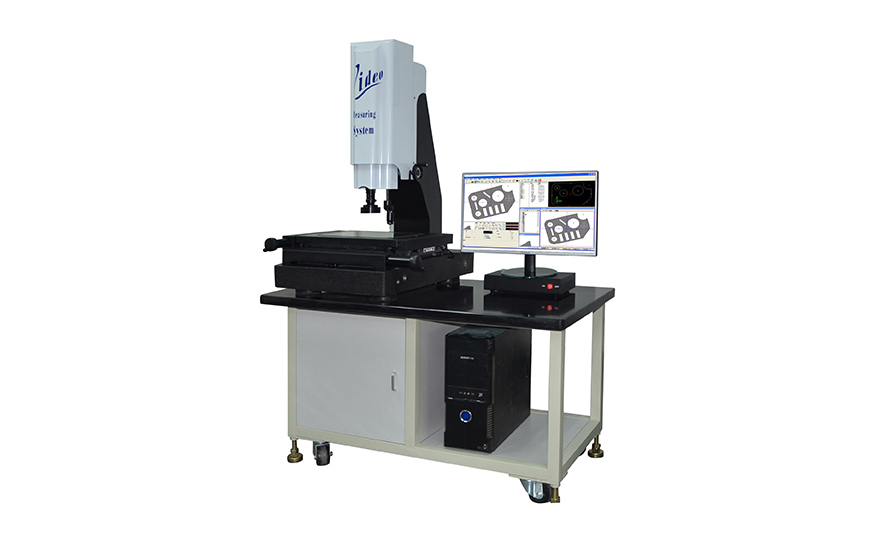

一手动二次元影像测量仪用途：
 手动二次元影像测量仪是集光、机、电、计算器图像技术于一体的新型高精度、高科技精密测量仪器。主要适用于电子、模具、线切割、塑料射出、PCB板、导电橡胶、挠性板、导线架、电子零件组、冲压、弹簧、螺丝、刀具、塑料、橡胶、阀类、照相机、脚踏车零件、汽机车零件等精密加工业。

二、手动二次元影像测量仪特点：
1. 高精度花岗石结构
2. 手提电脑亦可安装
3. 支持WIN 7系统
4. 光学尺精度0.001mm
5. Zoom Lens (倍率):10X~100X or 30X~180X
6. 传动方式: 无牙间隙螺杆
7. 操作方式: 手动(可快速移动
8. 加装斜向光源
9. 客户化订制机型(Any Type / Any Function)

三、手动二次元影像测量仪规格参数：

手动二次元影像测量仪 Small travel series manual image measuring Machine Probe
机台型号 SPECIFICATION	WHV-4030-VMM
量测行程mm  (X,Y,Z)MEASURING TRAVEL	400*300*200
工件限重 DEMO-PARTS WEIGHT	30kgs
Z轴行程 Z AXIS STROKE	200mm
操作方式 OPERATION	MANUAL FAST MOVING  手动快速移动
基座材质 BASE MATERIAL	PRECISION GRANITE 精密花岗石
机构材质 BODY MATERIAL	X、Y AXIS PRECISION GRANITE X、Y轴精密花岗石花岗石
传动方式 KIND OF DRIVE	SCREW &linear rail  螺杆&线性滑轨
线性精度 LINEAR ACCURACY	3+L/200 μm
重复精度 REPEAT ACCURACY	3μm
光学尺 LINEAR SCALES	EUROPE IMPORTED LINEAR SCALES            欧美进口光学尺1μm (选配:0.5μm、0.1μm)
影像系统 IMAGING SYSTEM	DAY HIGH RESOLUTION COLOR SYSTEM 日制超高解析彩色系统
光源系统  LIGHT SOURCE SYSTEM	WHITE LED 表面LED白光
光学镜头 OPTICAL LENS	MANUAL CHANGE LENS 手动变倍镜头
光学倍率 OPTICAL POWER	30X ~ 180X
量测软件 SOFTWARE	VMM2.5D MEASURING SOFTWARE    VMM2.5D影像测量软件
计算机硬件 HARDWARE	PC + LCD Color Monitor
外观尺寸(W*D*H) APPEARANCE	1200*900*1000
机器重量(kgs) MACHINE WEIGHT	600
电源 POWER	AC110V ~ AC220V 单相 50/60Hz
测头系统 PROBE SYSTEM	英国Renishaw MCP测头
选购配备/软件 OPTION/SOFTWARE	0.5X~10X WORK OBJECTIVE 0.5X~10X 工作物镜
	ROTARY TABLE旋转台
